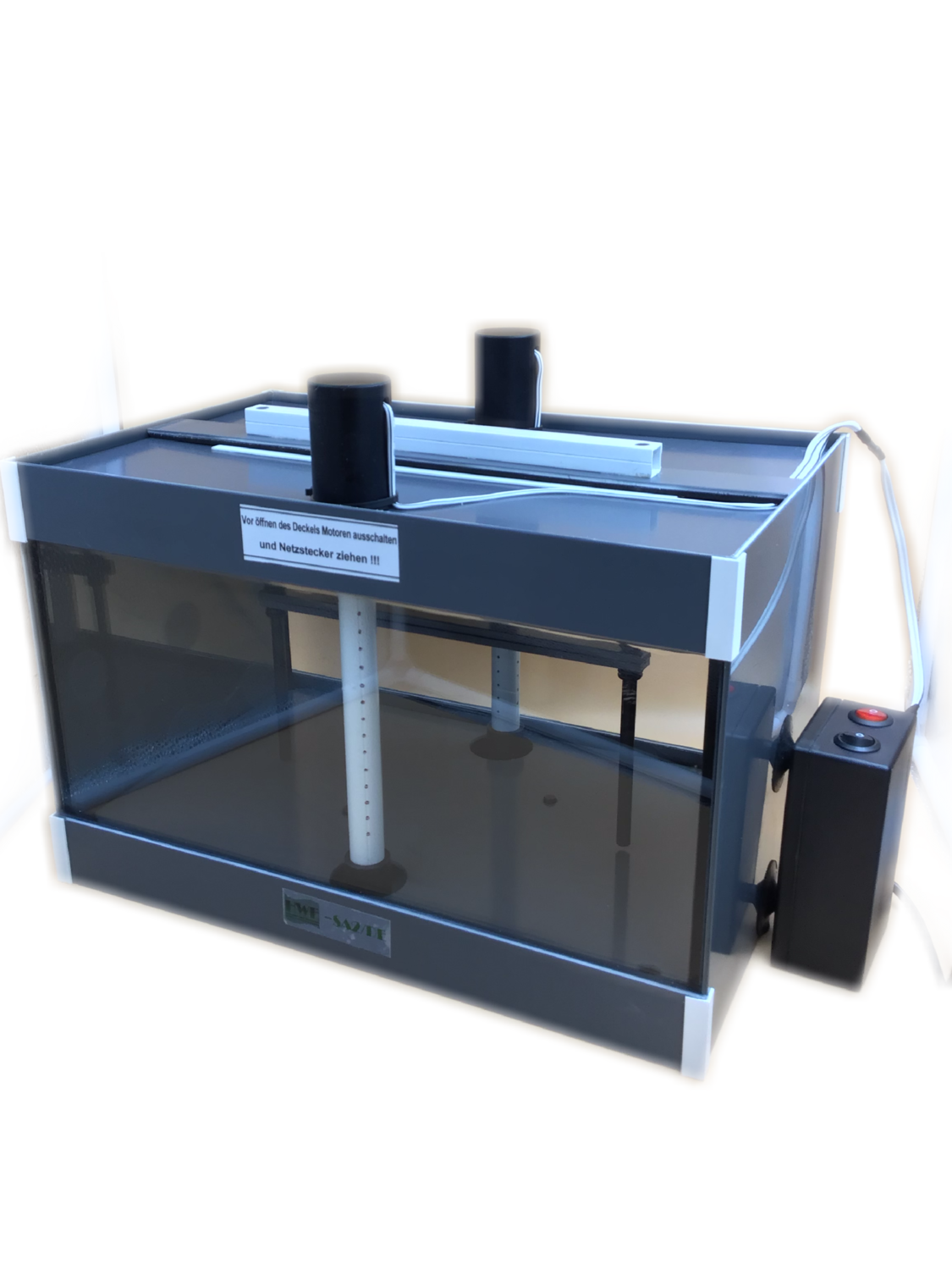

Sprühätzanlage HWE-SA2/DE

Bei der HWE-SA2/DE handelt es sich um eine Ätzanlage die nach dem Sprühätzverfahren arbeitet.

Sie ist die Weiterentwicklung der bewährten HWE-SA2 und speziell für das Ätzen zweiseitiger Leiterplatten im doppelten Euroformat bzw. Formätzteilen im Modellbau konzipiert.

Die Sprühtechnologie steht für kurze Ätzzeiten geringen Ätzmittelbedarf und ein sauberes Endergebnis.

Die Anlage kann sowohl mit Natriumpersulfat als auch mit Eisen- III- chlorid betrieben werden.

Die Ätzküvette besteht aus 4mm starkem Glas und nicht wie heute oftmals üblich aus Kunststoff.

Bei der HWE-SA2/DE handelt es sich um eine Anlage die speziell für die Labor-Prototypen und Kleinserienfertigung von gedruckten Schaltungen bzw. Formätzteilen entwickelt wurde.

Sie ist somit auch die ideale Anlage für den Hobbyelektroniker/Modellbauer.

Zwei leistungsstarker Motoren sorgen für die gleichmäßige Ätzmittelverteilung.

Durch die großen Sichtfenster kann der Ätzvorgang optimal beobachtet weden. Das integrierte Heizelement mit einer Leistung von 300W sorgt für ein schnelles erreichen der Ätztemperatur von ca. 45°C. Ein am Sichtfenster angebrachtes Thermometer dient zur Überwachung der Ätzmitteltemperatur.

In einem Ätzvorgang können doppelseitige Leiterplatten bzw. Bleche bis zu einer max. Größe

von 245 x 180 mm geätzt werden. Ein verstellbarer Plattenhalter dient zur Aufnahme der Leiterplatte bzw. Blechs.

Geringer Platzbedarf dank kompakten Abmessungen ( 460x320x260 mm ).

Fassungsvermögen der Ätzküvette ca. 3,0 l. Die Lieferung erfolgt mit einer ausführlichen

Anleitung.

(24 monatíge Werksgarantie)

The HWE-SA2/DE is an etching system that operates using the spray etching process.

It is a further development of the proven HWE-SA2 and is specially designed for etching double-sided circuit boards in double Euro format or molded parts in model making.

The spray technology ensures short etching times, low etchant consumption, and a clean end result.

The system can be operated with both sodium persulfate and iron(III) chloride.

The etching cuvette is made of 4 mm thick glass and not plastic, as is often the case today.

The HWE-SA2/DE is a system that has been specially developed for laboratory prototypes and small series production of printed circuits and etched parts.

This makes it the ideal system for hobby electronics engineers and model makers.

Two powerful motors ensure even distribution of the etching agent.

The large viewing windows allow the etching process to be observed optimally. The integrated heating element with an output of 300W ensures that the etching temperature of approx. 45°C is reached quickly. A thermometer attached to the viewing window is used to monitor the etching agent temperature.

Double-sided circuit boards or sheets up to a maximum size of 245 x 180 mm can be etched in one etching process. An adjustable plate holder is used to hold the circuit board or sheet.

Low space requirement thanks to compact dimensions (460x320x260 mm).

Capacity of the etching cuvette approx. 3.0 l. Delivery includes detailed

instructions.

(24-month manufacturer's warranty)
